Specifikacija G20 za 8Kw

Specifikacija vrhunskog rješenja za stroj za lasersko rezanje od 8 kW QY ozbiljna je po pitanju jedne stvari: izrada boljeg stroja za rezanje metala za kupce Naše mašine Prednosti Hy-Intelligence: trenutna proizvodnja može se u bilo kojem trenutku prekinuti i prošarati u izradi ostalih crteža. Vas...

Pošaljite upit Čavrljaj sad

Uvod u proizvod

Vrhunsko rješenje

Specifikacija za stroj za lasersko rezanje od 8 kW

QY ozbiljno misli na jedno:

izrada boljeg stroja za rezanje metala za kupce

QQ1

QQ46 QQ3

(一）、Glavna električna kolokacija
Naziv dijela& Opisi		Napomena
8000 W lasera	IPG（njemački）	Njemačka marka
Glava za rezanje	PrecitecAutomatsko fokusiranje	Njemačka marka
Reduktor	Shimpo	Japan
Rashladnik vode	Zaštita od prekomjernog protoka, temperaturna stabilnost ± 0,5℃, zeleni dvociklični stroj s vodenim hlađenjem, kontrola isparavanja titana hladna	Wuhan, Kina
Mehanički sustav vožnje	Atlanta ili ROR, Stalak& Zupčanik, Tip kosine	Njemačka marka
Modul gumba	Schneider	Francuska marka
Vodilica	Hiwin	Tajvanska marka
Elektromagnetski ventil	Airtec	Tajvan
Automatski senzor	Točnost ± 0,1 mm	Kina
PC sustav	Industrijska kontrola	EVOC, Tajvan
X osovinski motor	Ethercatmotor	Yaskawa, Japan
Motor Y osi	Ethercat motor, dvostruka vožnja	Yaskawa, Japan
Z osovinski motor	Ethercat motor	Yaskawa ili Fuji, Japan
Električni dijelovi	Schneider	Francuska marka

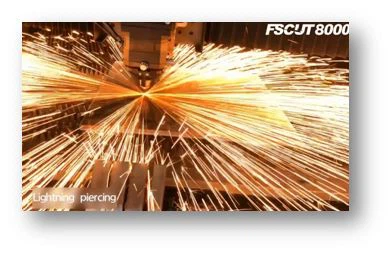

Kontroler	Upravljač: FScut8000 (podrška za engleski jezik, datotekaformatizovati .dxf, PLT, Gerber, AI i tako dalje) Softver za rezanje:Hipcut	Prijateljice, Kina
Gniježđenje	CypNest obrada crteža, gniježđenje, generiranje putanje alata i daljinski prijenos zadatakaitd	Prijateljice, Kina
Stol	Strogo izradite stol s kaljenjem, kaljenjem i žarenjem kako ne bi došlo do deformacijau 20 godina proizvodnje	QY, Kina

Tehnički parametar
1	Laserska valna duljina	1070nm
2	Maksimalna snaga	8000W
3	Maksimalno ubrzanje	1.5G
4	Potrošnja energije	42Kw
5	Maksimalna brzina	Jednoosna brzina ≤120m / min Složena brzina ≤160m / min
6	Min. Širina crte	0,15 mm (za materijale debljine manje od 0,4 mm), ovisi o debljini lima
7	Debljina rezanja	MS: max 30 mm, proizvodnja 25 mm; SS: max 30 mm, proizvodnja 25 mm;
8	Dimenzija rezanja	Stol za zamjenu s potpuno zaštitnim poklopcem 2000 * 4000mm 2500 * 6000mm 2500 * 8000mm
9	Mehanička točnost reznog stola： ±0,05 mm
10	X, Y Ponovljena preciznost pozicioniranja： ±0,03 mm
11	Napajanje: Trofazne 5 žice AC 380V ± 5%，50Hz / 60Hz + 1%

Naše prednosti stroja

Klima soba:

sa svim električnim dijelovima i laserskim izvorom unutra,

Toplinska izolacija、Izolacija prašine、Protivpožarni dokaz

što će održavati stabilnost stroja čak i 24 sata neprekidnog rada i produžiti životni vijek električnih dijelova

Kontrolni sustav monitora

Radi sigurnosti operatera

svako područje mrtvog kuta može se pratiti tijekom pravodobnog rezanja, postupak može biti

upravljan.

QQ10

WIFI sustav daljinskog upravljanja

Brz prijenos: lako s uredskog računala na stroj za rezanje, uštedite vrijeme

Smanjivanjem srednjeg nosača smanjit će se rizik od virusa

Prikladno za uslugu nakon prodaje

QQ11

Glavniokvirusvaja portalnu gredu, astolkrevet jeproizvodizavareni čeličnim pločama, a naprezanje se uklanja toplinskom obradom T6, tako da se čvrstoća, krutost, ubrzanje i usporavanje servo pogona i numerički sustav upravljanja visoko podudaraju

Nema deformacija u 20-godišnjoj proizvodnji
